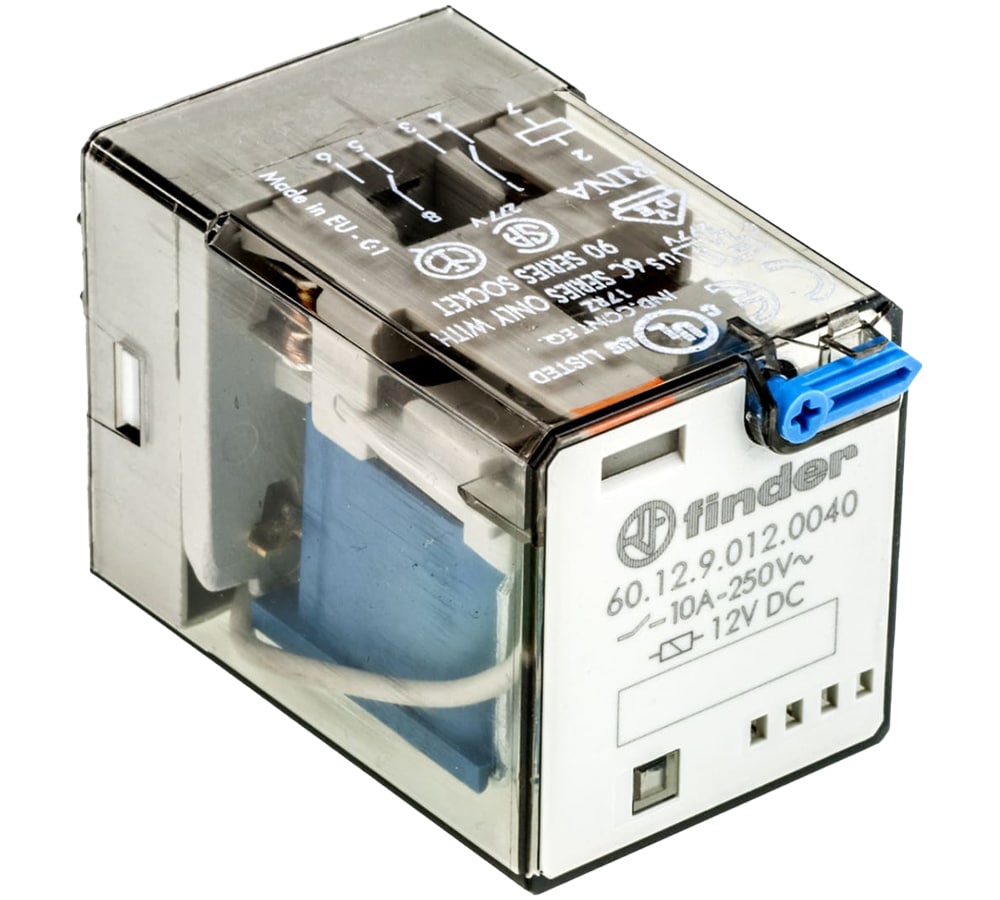

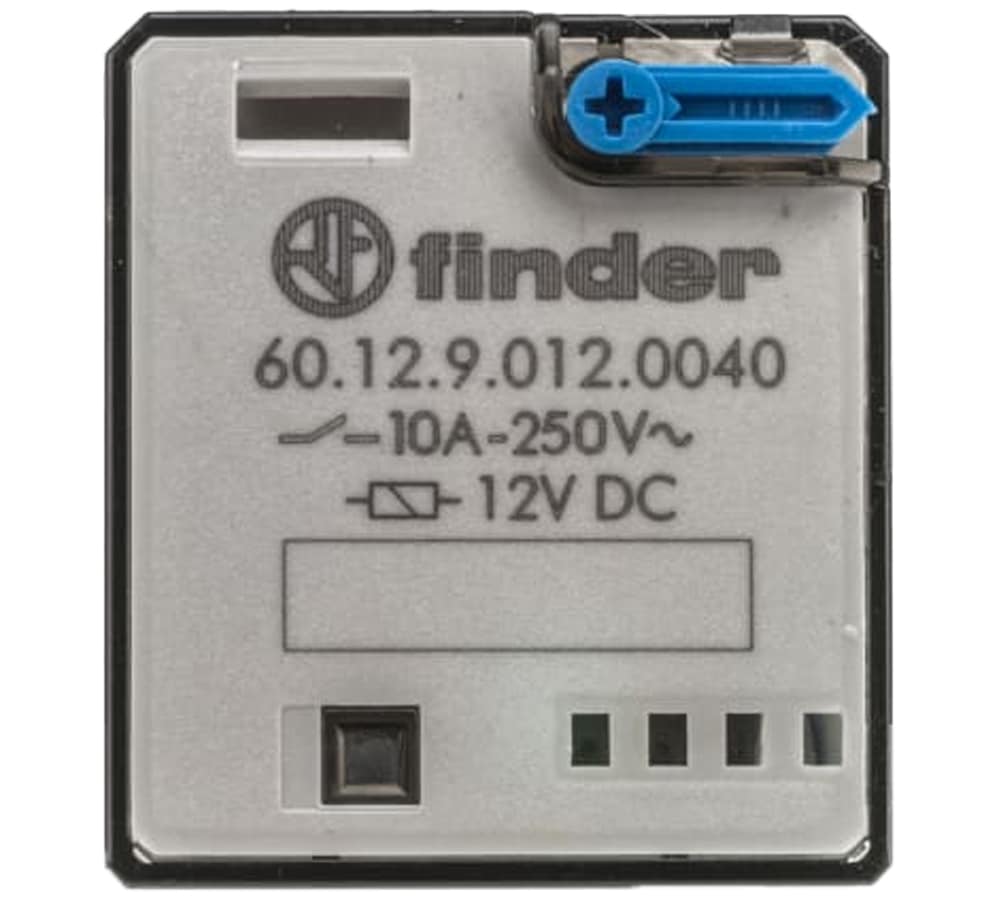

رله شیشه ای 12 ولت DC فیندر

رله سه کنتاکت 10 آمپر 11 پایه 12 ولت DC فیندررله شیشه ای فیندر از دسته رله‌های پرکاربرد می‌باشد که در صنعت برق بسیار دارای اهمیت و استفاده فراوان می‌باشد.
رله دو کنتاکت فیندر از سری رله‌های با کنتاکت DPDT است که برای مدارهای فرمان مورد استفاده قرار می‌گیرد.
این رله‌ها از یک آهنربای الکتریکی یا همان سیم‌پیچ برای باز و بسته کردن مدار بهره می‌گیرند. بنابراین یک رله مغناطیسی به شمار می‌آید. این نوع رله دارای 2 عدد کنتاکت چنج اوور می‌باشد.مقادیر ولتاژ
رله فیندر دارای ولتاژ نامی بوبین 12 ولت بوده و برای سیستم برق مستقیم (DC) مورد استفاده قرار می‌گیرد. حداکثر ولتاژ سوئیچینگ نیز برای این رله 220 ولت DC و 400 ولت متناوب (AC) می‌باشد. علاوه بر این جداسازی دی الکتریک مناسب برای تحمل در مقابل تماس‌ها و اتصالات برابر 6 کیلوولت است.

مقادیر جریان
– جریان حداکثر سوئیچینگ رله فیندر برابر با 10 آمپر است. این مقدار برای حد‌اکثر جریان کنتاکت‌های این رله نیز برقرار است.

– جریان نامی کنتاکت‌های این رله در برق مستقیم (DC) با ولتاژ 30 ولت و برق متناوب (AC) 250 ولت برابر 10 آمپر است.

– جریان بوبین این رله برابر 109 میلی‌آمپر است.

مقادیر توان و مقاومت
– توان مصرفی سیم پیچ در این رله برابر 2.2 ولت‌آمپر یا 1.3 وات است.

– مقاومت سیم پیچ این رله‌ها نیز برابر 110 اهم می‌باشد.

نوع نصب
این نوع رله‌‌ها از مکانیزم وصل سوکتی بهره می‌گیرند. سوکت‌ها بر روی بردهای الکتریکی نصب شده و رله نیز توسط پایه‌های تیغه‌ای خود بر روی سوکت‌ها وصل می‌شود.

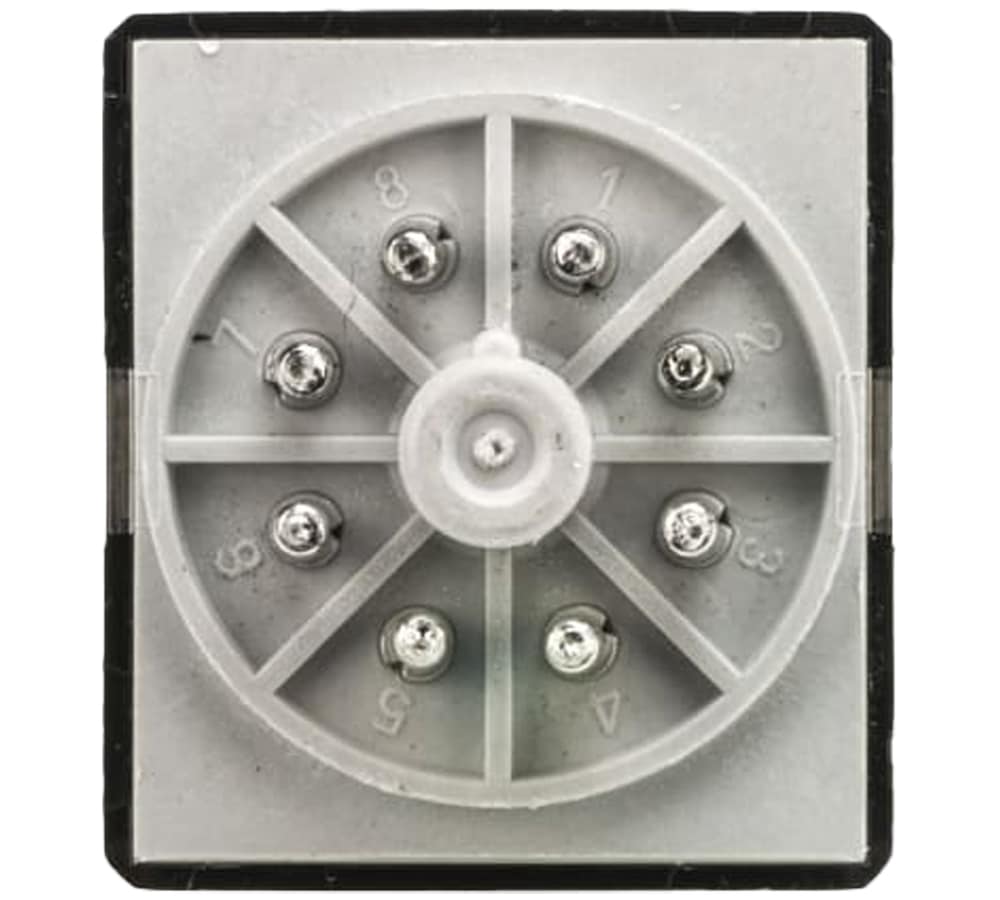

رله فیندر دارای 8 عدد پایه سوزنی است.

درجه حفاظتی، طول عمر و شرایط دمایی
– درجه حفاظتی این رله از نظر نفوذ ذرات ریز، گرد و غبار و رطوبت برابر IP20 می‌باشد.

– جنس کنتاکت این رله آلیاژ نقره و نیکل می‌باشد.

– رله فیندر دارای قابلیت بهره‌برداری در دمای 40- درجه تا 70+ درجه سانتی‌گراد است.

– طول عمر این وسیله از نظر مکانیکی بین 20 میلیون تا 50 میلیون سیکل و از نظر الکتریکی تا 200 هزار سیکل تامین شده است.
مشخصات:
آمپر : 10
ولتاژ :12DC
تعداد کنتاکت : 3
تعداد پایه : 11
برند: فایندر

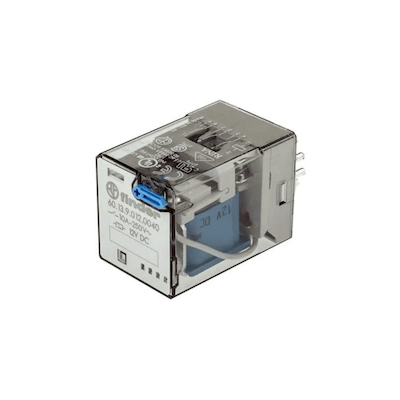

رله سه کنتاکت 11 پایه 12 ولت DC فایندر با ولتاژ 12 ولت DC بوبین آن تحریک می شود.
در هنگام تحریک بوبین کنتاکت های باز به حالت بسته و کنتاکت های بسته را به حالت باز تغییر می کنند.
رنگ آبی کاور دور بوبین و شستی تحریک دستی این رله نشان‌ دهنده ولتاژ تحریک از نوع DC می باشد.

طریقه نسب بر روی ریل تابلو برق

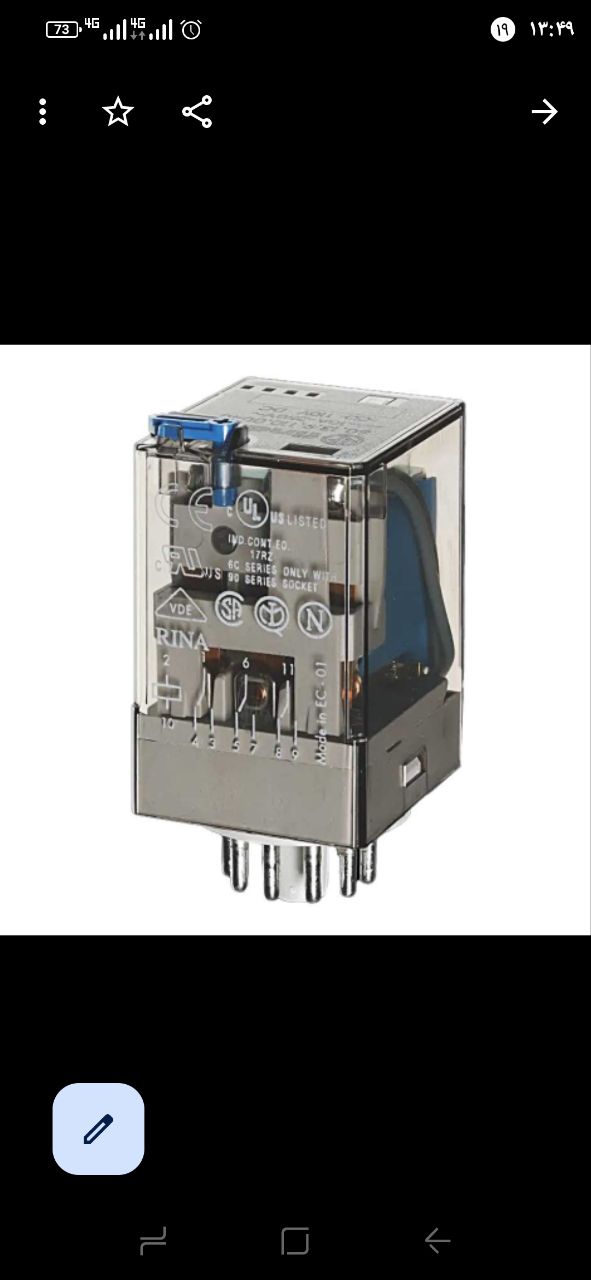

رله سه کنتاکت 11 پایه 12 ولت DC فیندر دارای 11 پایه و سه کنتاکت (سه باز و سه بسته ) است و می‌ توان از طریق پایه رله شیشه ای فیندر و بر روی ریل مینیاتوری و صفحه داخل تابلو نصب کرد.

جنس کنتاکت های این رله AgNi می باشد. دمای کاری این رله ها از منفی 40 درجه سانتی گراد تا مثبت 70 درجه سانتی گراد می باشد.

پارامترهای انتخاب رله فیندر
نوع ولتاژ کاری:
به دو دسته AC و DC تقسیم می‌شوند.( توجه: این ولتاژ مربوط به ولتاژ تحریک بوبین می‌باشد و کنتاکت قابلیت اتصال به هر دو نوع ولتاژ AC و DC را داراست)
ولتاژ تحریک: ولتاژ تحریک یا ولتاژ بوبین می‌تواند رنج‌های مختلفی نظیر ۵، ۱۲، ۲۴، ۴۸ ، ۱۱۰ و ۲۲۰ ولت باشد.
تعداد پایه یا تعداد کنتاکت: رله‌ شیشه ای فیندر در انواع تک کنتاکت، دو کنتاکت، سه کنتاکت، چهار کنتاکت و …. تولید می‌شود. ( تک کنتاکت یعنی یک تیغه COM, NC , NO، دو کنتاکت یعنی دو تیغه COM, NC , NO و الی آخر). تعداد کنتاکت با توجه به تعداد المان‌هایی که قصد کنترل هم‌زمان آن‌ها را داریم، تعیین می‌گردد.
آمپر رله: منظور از آمپر، حداکثر جریانی است که می‌توان از کنتاکت عبور داد که در بازار مدل‌های ۵، ۶، ۸، ۱۰، ۱۲، ۱۶ و ۲۵ آمپر وجود دارد.
بایدتوجه کنید که مقدار جریان اعلام‌شده توسط سازنده، مربوط به بارهای اهمی بوده و در صورت اتصال بارهای سلفی یا خازنی نظیر انواع شیرهای برقی، ترمزها، لامپ‌های LED و نظایر آن‌ها، این جریان بسیار کمتر خواهد شد.
در زمان کنترل بارهای غیر اهمی، روی کنتاکت جرقه دیده می‌شود. این آسان‌ترین راه تشخیص بارهای اهمی از غیر اهمی این است.
