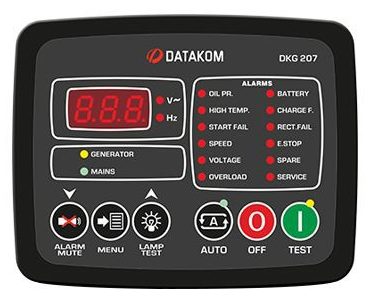

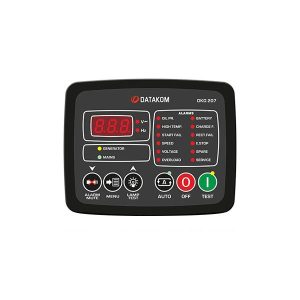

برد کنترل دیتاکام مدل DKG 207

توضیحات

برد کنترل دیتاکام مدل DKG 207

برد کنترل دیتاکام مدل DKG 207 ساخت کشور ترکیه جهت کنترل دستی و اتوماتیک دیزل ژنراتور به کار می رود.از نظر کیفیت این برد بعد از کنترلر دیپسی در رتبه  بعدی قرار دارد. از برد کنترل DKG207 DATAKOM جهت دیزل ژنراتور های با برند LOVOL ، موتورسازان ، و دیزل ژنراتور دست دوم دارای ECU و بدون ECU و همچنین ژنراتور گازسوز در رنج 5 الی 200  کاوآ جهت کنترل اتوماتیک و یا دستی مورد استفاده قرار می گیرد. قیمت برد برد کنترل دیتاکام مدلDKG 207  به لحاظ قیمتی پایینتر از برد کنترل  برند دیپسی و کامپ می باشد   و مورد توجه مشتریان قرار گرفته است.

مشخصات برد دیتاکام 207

امکانات و مشخصات اندازه گیری توسط برد کنترل دیتاکام مدلDKG 207

دارای حفاظت موتور و ژنراتور      7ورودی های دیجیتال

دارای پورت ارتباطی J1939 جهت ارتباط با ECU  دارای کانکتور RS232

دارای ارتباط MODBUS            قابلیت ارتقاع نرم افزار داخلی توسط این پورت

قابلیت مانیتورینگ و کنترل از راه دور         دارای خروجی 6 رله ای

آلارم خطای داخلی دیزل ژنراتور    جنس بدنه درجه یک

3ورودی های آنالوگ        قابل استفاده در ژنراتور گازسوز و دیزلی

امکانات پارامتر اندازه گیری توسط برد کنترل DKG207 دیتاکام

ولتاژ فازی PH1,PH2,PH3      دور و فرکانس موتور بر حسب RPM , HZ

ولتاژ خطی L1,L2,L3     ولتاژ باتری

جریان خط L1     حرارت دمای آب موتور

توان مولد خط L1 فشار روغن موتور

اندازه گیری توان اکتیو و راکتیو       دارای اعمال برنامه هفتگی ON , OFF

ضریب قدرت       سطح روغن

ثبت وقایع 100  اتفاق آخر شمارنده های آماری همچوم سرویس و نگهداری

لیست خطاها ERROR    دارای دسترسی محدود ( رمز گذاری)

نصب برد کنترل دیتاکام مدلDKG 207 :

نصب این کنترلر باید بر روی سطح صاف و تخت به صورت عمودی انجام شود. ابعاد برد دیتاکام DKG207 به 130*100*39  میلی متر می باشد. این برد دارای سه زبان انگلیسی ، ترکی و چینی می باشد. این برد دارای صفحه نمایش 128 *64 پیکسل به صورت ال سی دی  میباشد.

انتخاب سنسور های برد کنترل دیتاکام مدل DKG 207

سنسور فشار روغن: برند این سنسور VDO بوده و مشخصات فنی آن (0تا7( BAR و (0تا10( BAR می باشد.

سنسور حرارت موتور: برند VDO،DATACON DAH TYPE میباشد.

برد کنترل دیتاکام 207 یک پنل کنترل و حفاظت است که در ژنراتورها استفاده می شود. مقادیر اندازه گیری شده را روی آن نشان می دهد.نمایش می دهد. این واحد به گونه ای طراحی شده است که کاربر پسندی را هم برای نصب کننده و هم برای کاربر فراهم کند. برنامه نویسی معمولاً غیر ضروری است، زیرا تنظیمات کارخانه به دقت انتخاب شده اند تا با اکثر برنامه ها مطابقت داشته باشند. با این حال پارامترهای قابل برنامه ریزی امکان کنترل کامل بر مجموعه تولید کننده را فراهم می کند. پارامترهای برنامه ریزی شده در یک حافظه غیر فرار ذخیره می شوند و بنابراین تمام اطلاعات حتی در صورت قطع کامل برق حفظ می شوند.

پارامترهای اندازه گیری شده در برد کنترل DKG 207

ولتاژ شبکه R به نول ، ولتاژ اصلی فاز S به نول ،  ولتاژ اصلی فاز T تا نول ،  فاز ولتاژ اصلی R-S ، فاز ولتاژ اصلی S-T فاز ولتاژ اصلی T-R ، فاز ولتاژ ژنراتور U تا فاز جریان نول ژنراتور، U Gen KW فاز-U Gen cos فاز- U ولتاژ باتری، دمای مایع خنک کننده فشار روغن فرکانس ژنراتور

نصب کنترلر دیتاکام DATAKOM DKG207

این دستگاه برای نصب پنل یا تابلو طراحی شده است. کاربر نباید بتواند به بخش هایی از دستگاه دسترسی داشته باشد.

غیر از پنل جلویی دستگاه را روی یک سطح صاف و عمودی نصب کنید. این دستگاه در دهانه ای به ابعاد 116در86 میلی متر قرار می گیرد. قبل از برای نصب، فنر فولادی نگهدارنده و اتصالات را از دستگاه جدا کنید، سپس دستگاه را از دهانه نصب عبور دهید. دستگاه توسط فنر فولادی در موقعیت خود حفظ می شود.

خروجی ترانسفورماتورهای جریان باید 5 آمپر باشد. میزان جریان ورودی ترانسفورماتورهای جریان ممکن است در صورت نیاز انتخاب شود (بین 10/5 و 9000/5 آمپر). خروجی های ترانسفورماتور جریان باید توسط جفت کابل های جداگانه از هر ترانسفورماتور به ورودی های مربوطه متصل شوند. هرگز از پایانه های مشترک یا اتصال به زمین استفاده نکنید. توان ترانسفورماتور باید حداقل 5 VA باشد. استفاده از ترانسفورماتورهای با دقت 1% توصیه می شود.

اگر فرستنده های آنالوگ (مثلاً دما یا فشار روغن) به دستگاه متصل باشند، امکان استفاده از نمایشگرهای کمکی وجود ندارد، در غیر این صورت ممکن است دستگاه از بین برود. اگر نمایشگرهای دما یا فشار روغن از قبل روی صفحه برد دیتاکام DKG207 ژنراتور وجود دارد، فرستنده ها را به دستگاه وصل نکنید. این دستگاه برای فرستنده های نوع VDO برنامه ریزی شده است.  با این حال انواع مختلف فرستنده از طریق منوی برنامه نویسی قابل انتخاب هستند.

لطفا بخش برنامه نویسی را بررسی کنید. ورودی های دیجیتال قابل برنامه ریزی با هر دو کنتاکت «به طور معمول باز» و «به طور معمول بسته» سازگار هستند و به BAT- یا BAT+ تغییر می کنند.

ترمینال اتصال دینام شارژ جریان تحریک را نیز تامین می کند، بنابراین نیازی به استفاده از لامپ شارژ خارجی نیست.

تذکر: برای عملکرد صحیح دستگاه، بدنه موتور باید زمین شود، در غیر این صورت ممکن است اندازه گیری ولتاژ و فرکانس نادرست رخ دهد.

هشدار: از فیوزهای خارجی برای فازهای اصلی استفاده کنید: R، S، T، فاز ژنراتور: U، باتری مثبت: BAT(+). فیوزها را تا حد امکان نزدیک به دستگاه در محلی که به راحتی برای کاربر قابل دسترسی باشد نصب کنید. درجه فیوز باید 6 آمپر باشد.

امکانات برد کنترل دیتاکام 207

قابلیت استارت و کنترل از راه دور

شمارنده اماری موتور و ژنراتور نحوه کارکرد

حفاظت موتور و ژنراتور ( دمای آب و روغن ژنراتور )

پشتیبانی و استفاده در موتور های با سوخت گاز

پورت سریال rs232

دارای پورت سریال دیجیتال

الارم سرویس دوره ای روغن

اندازه گیری ضریب توان

دارای خروجی رله ای 6

اندازه گیری توان راکتیو دیزل ژنراتور

اندازه گیری فشار روغن از طریق سنسور روغن ژنراتور

دارای نمایشگر led برد کنترل DKG 207

2ورودی انالوگ قابل پیکربندی

9ورودی های دیجیتال قابل پیکربندی

قابلیت گسترش ورودی و خروجی ها

2خروجی رله ای قابل پیکربندی

اندازه گیری دمای موتور از طریق سنسور آب موتور

نظارت بر قرائت پارامترها

معرفی کنترلر دیتاکام DATAKOM DKG207

این برد در واقع دیزل زنراتور و ژنراتور گازسوز وظیفه کنترل ( استاپ و استارت ، میزان کارکرد و غیره ) و حفاظت ( فشار روغن و دمای آب و غیره ) را برعهده دارد.

نصب این برد بسیار راحت و کاربری آن به دلیل عدم نیاز به پروگرم سبب نصب سریع بر روی تابلو گردیده است. پارامتر های مورد نیاز بر روی حافظه برد سیو می شود.

پارامترهای قابل اندازه گیری برد دیتاکام DKG207

ولتاژ اصلی فازی R – ولتاژ اصلی فازی S – ولتاژ اصلی فازی T – ولتاژ فازی R.S  – ولتاژ فازی R.T- ولتاژ فازی S.T – فرکانس ژنراتور بر حسب هرتز – جریان فازی – ولتاژ باتری – فشار روغن – دمای موتور دیزل و گازسوز
